THE CHESTERFIELD
CHAIR
Ein von der Chesterfield-Typologie inspirierter Stuhl, entworfen als Sub-D-Fläche und per 6-Achs-CNC-Fräsung mit dem Cooper-Roboter gefertigt. Ziel war eine ruhige Silhouette, die zugleich die komplexe, getuftete Textiltextur des Vorbilds trägt. A chair inspired by the Chesterfield typology, designed as a Sub-D surface and produced via 6-axis CNC milling with the Cooper robot. The aim was a calm silhouette that still carries the complex tufted textile texture of the original.
Ein erster Ansatz modulierte die Fläche über einen Image Sampler, erzeugte aber ein zu dichtes Mesh — bei 400 × 400 UV-Punkten 1,6 Millionen Punkte, unbrauchbar für Analyse und Fertigung. Die Fläche wurde daher mit WeaverBird neu aufgebaut: Über eine Gleichung ließ sich von der modulierten Struktur zu glatteren Flächen mit ebener Sitzzone übergehen. An initial approach modulated the surface with an image sampler but produced an excessively dense mesh — at 400 × 400 UV points, 1.6 million points, unusable for analysis or fabrication. The surface was rebuilt with WeaverBird: an equation allowed a transition from the modulated structure to smoother surfaces with a flat seating area.

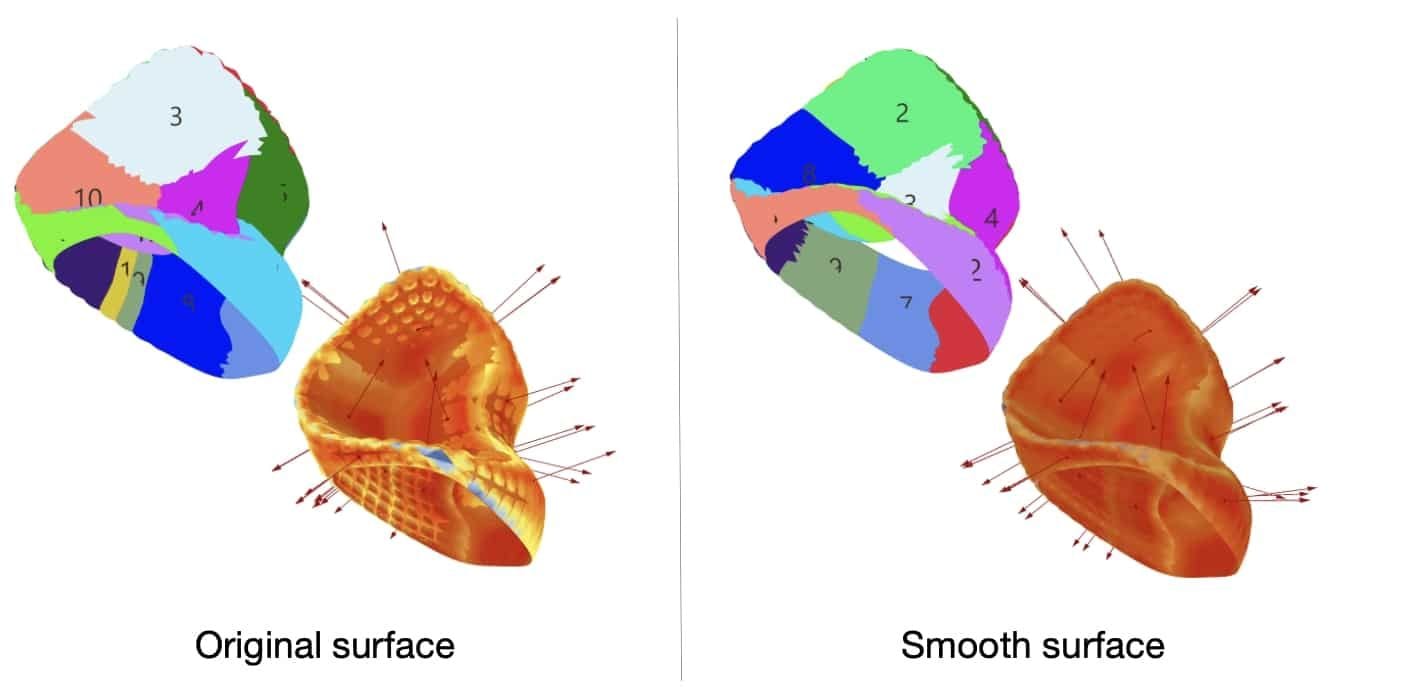

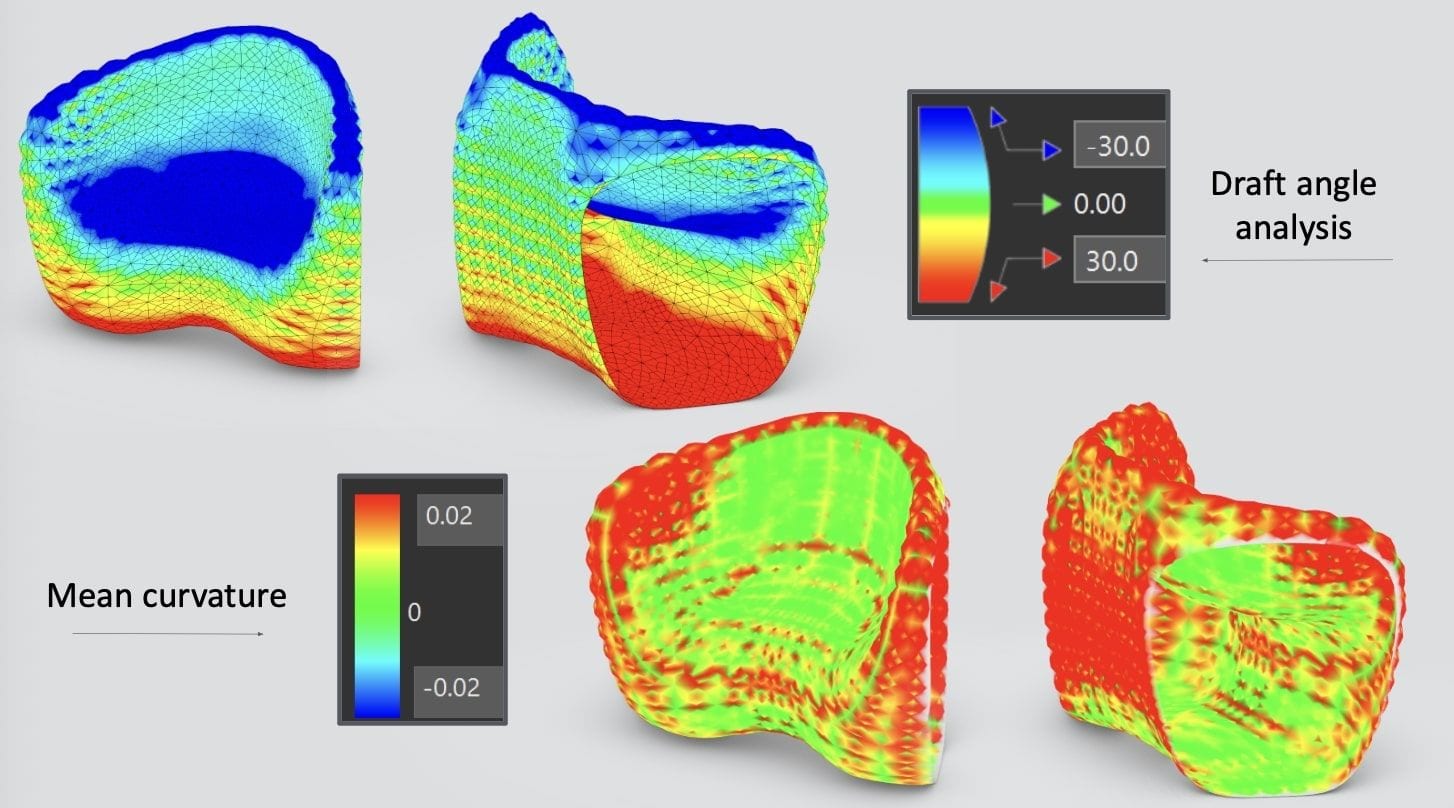

Zur Vorbereitung der Fertigung kamen Entformungswinkel- und LSI-Analyse, mittlere Krümmungs- und Normalen-Analyse zum Einsatz, um problematische Zonen und die Flächenkontinuität zu bewerten. Das Modell wurde in 11 manuell verfeinerte Patches unterteilt. To prepare for fabrication, draft-angle and LSI analysis, mean curvature and normal analysis were used to assess problem zones and surface continuity. The model was divided into 11 manually refined patches.
Abschließend wurden zwei Entformungsanalysen durchgeführt — eine mit einheitlichem Winkel, eine pro Patch nach Fräsrichtung angepasst —, um die Geometrie auf Fräsbarkeit und Genauigkeit zu optimieren. Das Resultat: eine einfache Form mit reicher, robotisch gefräster Oberfläche. Finally, two draft analyses were run — one with a uniform angle, one adjusted per patch by milling direction — to optimize the geometry for milling feasibility and accuracy. The result: a simple form carrying a rich, robotically milled surface.
